CJ20-40交流接触器工艺及工装 二

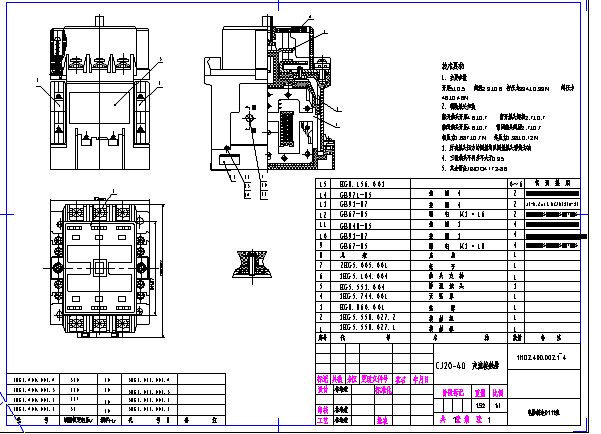

范文字数:20961,页数:25  附工艺过程卡片，CAD图

CJ20-40交流接触器工艺及工装

 摘要：CJ20系列交流接触器是我国80年代初研制成功的新系列交流接触器，具有比较先进的技术性能。CJ20系列交流接触器采用双断点直动式，结构简单，可以立体布置，占用安装面积小，衔铁为直动式，没有转动轴，动触头没有软连接，有利于提高机械寿命。触头采用双断点结构对熄灭低压交流电弧很有利，从而简化了灭弧装置和提高了电寿命。本次设计主要是对CJ20-40交流接触器进行工艺设计，工艺是在零部件或产品生产过程中，为保证达到设计标准所需的技能、方法和手段、也是进行加工操作、计划调度、质量检查、劳动组织、材料供应和工具准备的技术依据。设计内容包括线圈、磁轭、桥形触头组件连接、塑料垫圈、触头支持、弹簧支持的工艺设计，质量检验方法及设备和弹簧支持弯曲模具设计。
 关键词：交流接触器    结构     检验    工艺     设备

  CJ20-40's exchange contactor technology and tool set-up

 Abstract ：The CJ20's set exchange contactor is the new range exchange contactor that our country prepareed the success in the 80's early ，Have comparatively more well-developed technical performance .The CJ20's set exchange contactor adopts twin breakpoints straight the stiing styles ，Composition is easy ，May stereoscopic fixing up ，Occupying to fix , the area is little ，Stiing style of armature in the interest of straight ，Not turn the shaft ，Stiing the contact finger does not there is the pliable joint ，Be favour of lifing mechanical life 。It is very beneficial adjust goes out low pressure exchange electric arc that the contact finger adopts twin breakpoint compositions ，Thereby simplified the electricity puting out arc unit and raise life 。That this is designed chiefly is carrying on the technological design to CJ20-40's exchange contactor ，The technology is components either the produce production process in ，In the interest of gurrantee to attain designing the skill that the criterion requireed 、Means and measure 、Also is processing the operation 、Sheme is dispatched 、Quality check 、Labour organisation 、Stuff supply and means ready technique foundation 。Designing the substance consists of the coil 、Yoke 、Bridge form contact finger module joins 、Plastic material beds down the livestock 、Contact finger support 、Spring support technological design ，Quality inspection means and installation and spring back the crooked pattern to design 。
 Keyword:Exchange contactor Composition Inspection Technology      Installation

前  言

 电器制造工艺学是研究电器零部件制造和装配的科学。工艺是零部件或产品生产过程中，为保证达到设计标准所需的技能、方法和手段。又是企业进行计划管理、技术准备、生产调度、原材料供应、劳动调配，乃至经济核算的技术依据。先进的产品必须要有先进的工艺才能制造出来。工艺落后是我国电器业在整体上与先进国家相差较大的主要原因。以工艺进步为基本内容的技术进步是生产发展的主要动力。
 据国外资料分析，劳动生产率的提高，60%~80% 是依靠采用先进的工艺技术和管理技术而实现的。电器制造从某种意义上说是属于机械制造范畴，但也有它自身的特点。和机械制造比较它们之间最显著的共同点有两个：第一，电器的主体结构也是由金属材料制成的机械构件，用以完成支承、传动等机械功能，很多电器产品中有色金属和黑色金属的比重很大；约占总重量的70%~80%。第二，很多电器零件的加工方法主要是采用切削加工和压力加工工艺，而冷冲压在电器工艺中又占了十分重要的地位
 低压电器根据其性能要求、结构造型和体积大小等因素，又有其自己的特点，即工艺涉及面广、工艺装备多、材料品种规格多、精度要求复杂等。

目  录

1 线圈结构分析，工艺设计，质量检验方法及设备·1
1.1 线圈结构分析·1
1.2 线圈工艺设计·1
1.3线圈质量检测及设备4
2磁轭结构分析，工艺设计，质量检测方法及设备·8
2.1 磁轭的结构分析8
2.2交流叠片式铁心工艺设计8
3 桥形触头组件的结构分析，连接工艺质量检测方法及设备·12
3.1 桥形触头组件的结构分析，连接工艺分析13
3.2 桥形触头组件连接工艺13
3.3质量要求及检测方法14
4 塑料垫圈的工艺分析，成型参数的确定15
4.1 注射成型工艺15
4.2注射成型的工艺参数17
5 触头支持工艺分析·18
6 弹簧支持工艺设计，质量检测方法及设备18
6.1 弯曲件结构工艺设计·18
6.2 弯曲件质量分析·19
6.3检测方法21
7 弹簧支持弯曲模具设计21
7.1 弯曲件毛坯尺寸的计算21
7.2 弯曲力的计算·22
7.3 弯曲模的间隙及工作部分尺寸计算22
致谢·24
附录·24
参考文献·24
