柑橘套袋机结构设计

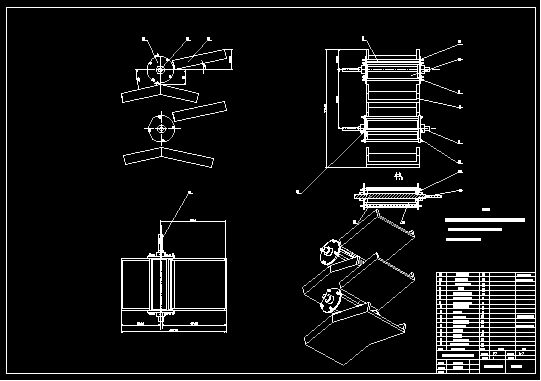

范文编号:JX728  范文字数:15729.页数:45   附CAD图

摘     要

 本范文概述了柑橘套袋机研究的目的及意义，介绍了柑橘套袋机在国内外的发展状况和发展趋势。同时，针对柑橘套袋的流水线生产方式，结合现有的实际情况，提出了柑橘大小分选机和柑橘网袋包装机的设计。
 1.柑橘大小分选机通过对柑橘大小的差别进行筛选，每一级可以将柑橘按设定的大小标准分为两类，大于标准的装袋，小于标准的进行下一级筛选，可以将分选机进行组合，产生多级分选的目标；
 2.柑橘网袋包装机通过曲柄摇杆机构带动组合刀片做切断网袋和网袋封口的工作，通过棘轮机构带动中心轮和齿轮对网袋封口所用的铝丝进行输送，两者进行组合，实现了对切袋和封袋的自动化。


关键词：农用机械  大小分选机  网袋包装机

The Design and Implementation of Switch-based IPv6 Router

Abstract

 Summarizes the research purpose of citrus machine is introduced, and the significance of the machine in China (orange) development status and development trend. At the same time, the production line for citrus bagged, combining the current situation, proposed the size sorting machine and citrus citrus string packaging machine design.
 1 the size of sorting machine citrus through the size of citrus screening, each level difference can be set according to the size of citrus standard is divided into two categories, more than the standard, the next level standard, can be produced for separating machine, the multistage;
 Citrus 40ft hq packaging machine through crank-rocker mechanisms driving blades made off with combination of string string sealing job, through the ratchet wheel and gear drives for the aluminum wire sealing 40ft hq, both for conveying combined, realize the bags and sealing bag of automation.

Keywords：Agricultural Machinery  Sorting machine size  String packaging machine



目录

中文摘要 i
Abstract ii
目录 iii
第一章  绪 论 5
1.1柑橘套袋机在国内外的发展现状 5
1.2  柑橘套袋机在国内外的发展趋势 6
1.3 本章小结 7
第二章 柑橘套袋机功能分析 8
2.1  柑橘大小分果机研究 8
2.2  柑橘网袋包装机研究 11
2.3  本章小结 11
第三章 柑橘大小分选机零部件分析设计 12
3.1  传动机构的选择 12
3.2  隔板的设计 12
3.3  凸形圆盘的设计 13
3.4  圆管的设计 14
3.5  扇形盘的设计 14
3.6  连接杆的设计 15
3.7  传动轴的设计 15
3.8  滑动轴承的设计 16
3.9  其他零件的设计 16
3.10  本章小结 16
第四章  柑橘网袋包装机 17
4.1 齿轮 17
4.2  齿轮的数据计算 18
4.3  挡板 19
4.4  两侧小挡板 20
4.5   底座固定板 21
4.6  刀台 23
4.7  左侧板 24
4.8  滑块 26
4.9  外壳 28
4.10  长方形垫片 30
4.11  组合刀片 32
4.12  传动件 33
4.13  偏心螺栓 35
4.14  摆动杆 37
4.15 右侧板 39
4.16  插销 40
4.17  偏心轴 41
4.18  本章小结： 41
第五章 结论 42
5.1  柑橘大小分选机： 42
5.2  柑橘网袋包装机 43
参考文献 44
致    谢 45
