云内498型内燃机气缸垫冲压模设计

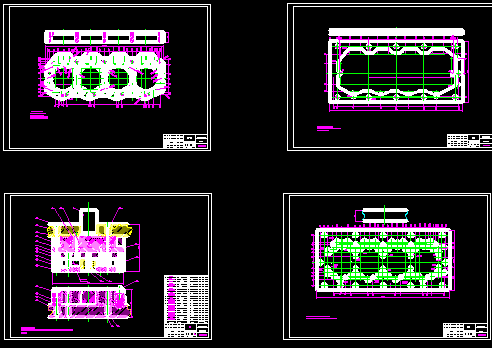

范文编号:JX818  范文字数:15517.页数:32   附CAD图

摘  要
 当前国内市场上主要的气缸垫形式有复合板型、金属涂层型，而过去的单一以石棉作为密封垫的型式已基本淘汰。在上述两种形式中，金属型气缸垫又以其质量轻、密封效果好等优点正被越来越广泛得采用。首先,本文分析了金属气缸垫的一些特点，总结了其在设计时的具体原则。然后，本文论述了成都云内498型内燃机缸垫冲压模的生产设计。从一般冲压模的生产工艺入手，分析了其中冲压工艺审查、冲压工艺检验等几个重要环节。结合具体的内燃机缸垫样品，本文阐述了关于气缸垫冲压模的冲压力、冲压间隙、冲压中心等重要数据的计算过程。根据冲压流程图中的环节，在设计完成后，本文还讨论了关于磨具调整和安装的一些基本知识。最后，还分析了冲压样品的检验方法。
关键词：气缸垫 内燃机 冲压模  模具调试

 The Design of cylinder-pad stamping mould of Yunnei 498
Abstract
 In the current domestic market, the main air cylinder pad form has the duplicate plywood, the metal coating, but passes has eliminated basically solely by the asbestos as gasket's pattern. In above two forms, the metal mold air cylinder pad is popular  for its quality, good seal effect and so on, it is getting used wider and wider. This article elaborated the design and production of one kind of internal combustion engine’s pad.From flushed the die the technique of production to obtain generally, to analyze several important links. Based on the concrete internal combustion engine cylinder pad sample,this article elaborated important data computational process such as flushes the die about the cylinder ring the ramming strength, the ramming gap, the ramming center and so on. According to ramming flow chart in link, after the design completes, this article also discussed about some elementary knowledge on grinding tool adjustment and installment. Finally it has also analyzed the inspection procedure of  samples .
Keywords： cylinder pad ，internal-combustion engine ，flush die，debug mould
