皮碗座的注射模设计

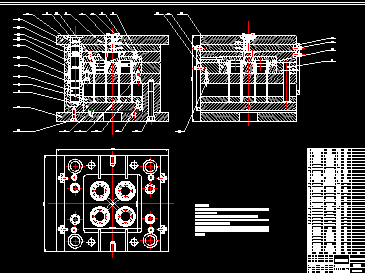

范文编号:JX832  范文字数:19578.页数:51   附CAD图

摘要
 　皮碗，主要用于汽车液压制动系统及离合器操纵系统、加力系统中起传递压力和和密封作用。皮碗座主要用来固定皮碗，一般采用热固性塑料压铸而成，但是采用压铸这种方法，效率很低，不利于环保，产品的质量也得不到保证，因此，该模具采用新型塑料PPS，提高产品的生产效率和质量，降低成本。该课题是设计皮碗座模具的结构，分析双份型面的点浇口模具的注塑工艺。
 通过对零件进行结构工艺分析，了解客户对产品的要求，给出初步的设计方案，再选择模架，浇口套等标准件，并确定型芯、型腔和镶块的材料，最后给出该模具的注塑工艺参数。
 总之，皮碗座注塑模的结构要设计合理，各个部件的加工工艺优良，注塑成型的产品满足客户的要求。
 关键词：注塑模具  皮碗座  模具制造工艺  PPS

   The Design Of Cups Block Injection Mould
Abstract
 The leather cup,be used in Automotive hydraulic brake systems and clutch control system,Augmentation systems to Delivery pressure and seal. Block cups mainly to fixed cups, generally made of thermosetting plastic die, but by casting this way, inefficient and not conducive to environmental protection, product quality can not be guaranteed, therefore, the mold with new plastic PPS, improve production efficiency and quality, reduce costs. The issue is to design the structure of Die of cups and mold processing technology. I use the double point surface of the mold gate.
 First is the structural component process analysis, to understand customer product requirements, given the preliminary design, then select the mold, the gate set of standard parts, etc., and select the core, cavity and inserts the material, the final development of various parts of mold processing technology.
 In short, the cups seat structure to injection mold design is reasonable, in all parts of the fine processing technology, injection molding products to meet customer requirements.
 Keywords:  Injection mold   The leather cup  Mould Manufacturing Technology   PPS

目录
摘要 I
Abstract II
第一章  绪论 1
1.1  塑料制品和塑料模具工业的现状 1
1.2  皮碗和皮碗座的应用及结构 6
1.3  聚苯硫醚（PPS）的特性和模具要求 7
1.4  模具三维设计软件UG的简介 12
1.5  课题的提出和主要研究内容 12
第二章  皮碗座结构分析及其注射模的总体设计 14
2.1  皮碗座的结构分析 14
2.2  皮碗座注射模的设计步骤 14
2.3  皮碗座模具的总体设计 18
第三章  皮碗座注射模的详细设计 31
3.1 成型零部件的结构设计 31
3.2 模架尺寸的确定 32
3.3 浇注系统的设计 33
3.4 推出机构的设计 35
3.5 模具加热系统的设计 36
3.6 模具三维装配图和总体校核 37
第四章 模具结构零部件的材料选择 41
4.1  型芯镶块和型腔镶块的材料设计 41
4.2  模具结构成型零部件的材料选择 44
第五章  结论 45
参考文献 46
致  谢 47
