CA6140车床拨叉的加工工艺及夹具设计 型号831005

范文编号:JX031     字数:3519,页数:11

本份设计包括设计说明书,和所有设计图纸,需要可联系站长查看所有内容.

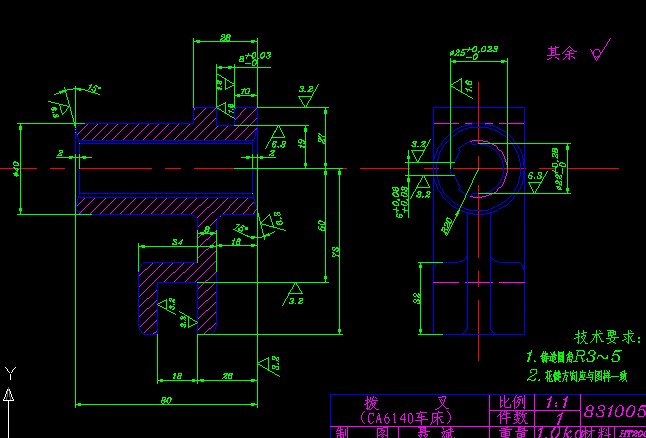

零件图

目录
序言 3
一、零件的分析 4
零件的作用 4
零件的工艺分析 4
二 . 确定生产类型 4
三 .确定毛坯 4
四.工艺规程设计 5
(一)选择定位基准： 5
（二）制定工艺路线 5
（三）选择加工设备和工艺设备 5
(四）机械加工余量、工序尺寸及工时的确定 6
五、  夹具设计 9
(一)问题的提出 9
(二)夹具设计 9
3.定位误差分析 10
4钻床夹具的装配图见附图 10
参考文献： 10

序言

机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行文档设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
 由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。

一、零件的分析
零件的作用
题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件的工艺分析
零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：
轴孔以及与此孔相通的的花键。
拨叉底面、上顶面、右端面；上顶面8mm槽及下底面18mm槽。
由上面分析可知，可以加工拨叉右端面；然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
