QY40型液压起重机液压系统设计计算

范文编号:JX131  所有图纸,范文字数:46467.页数:115

摘    要
      QY40型汽车起重机液压系统的设计是该型起重机设计过程中最关键的一步。本文根据液压系统的技术指标对该系统进行整体方案设计，对其功能和工作原理进行分析，初步确定了系统各回路的基本结构及主要元件，按照所给机构性能参数和液压性能参数进行元件的选择计算，通过对系统性能的验算和发热校核，以满足该起重机所要达到的要求。
本文还针对当前汽车起重机所采用的一项先进技术——电液比例控制技术，从原理、控制部件、回路控制、控制措施以及对汽车起重机的影响等进行专题研究。由此对电液比例控制技术在汽车起重机中的运用给以充分的肯定，对汽车起重机的发展前景有了很大的希望。

关键字: 汽车起重机  液压系统  高效节能  性能参数   电液比例

Abstract
        Model QY40 automobile crane hydraulic pressure systematic design this type hoist the most key one of the design process.This text analyses , demand to carry on the scheme to work out on this performance systematic in hydraulic pressure. Prove to its function and operation principle Have confirmed the basic structure of system every return circuit and main component tentatively According to giving the organization performance parameters and choice of carrying on the component of performance parameter of hydraulic  pressure to calculate Through to the checking computations and generating heat to check of systematic function, in order to respond to the request that this hoist should reach     This text, still to an advanced technology that the automobile crane adopts at present —Control technology of proportion of the electric liquid .Carry on the case study from principle , controlling part ,  return circuit controlling , control measure and impact on automobile crane ,etc. Therefore give the abundant affirmation to the application of the proportion of the electric liquid in the automobile crane of control technology The development prospect has very great hopes.
key words:Crane truck   Hydraulic pressure system   Energy-efficient    Performance parameter   Proportion of the electric liquid

目  录
摘  要 .................................................I
Abstract ...............................................II
第1章 概述 .............................................１
1.1 关于汽车起重机 .....................................１
1.2 液压传动应用于汽车起重机上的优缺点 .................１
1.2.1优点 ..............................................１
1.2.2 缺点 .............................................２
1.3 液压系统的类型 .....................................２
1.4  汽车起重机液压系统功能、组成和工作特点 ............２
1.5 汽车起重机液压系统的运用现状和发展趋势 .............４
1.6  本课题来源、任务要求和整机性能参数 ................５
1.7 本课题主要研究工作................................. ７
第2章 液压系统元件选择 .................................８
2.1 典型工况分析及对系统要求 ...........................８
2.1.1伸缩机构的作业情况 ................................８
2.1.2副臂的作业情况 ....................................８
2.1.3三个以上机构的组合作业情况........................ ８
2.1.4典型工况的确定 ....................................８
2.1.5 系统要求 .........................................９
2.2 液压系统类型选择 ...................................1 ０
2.2.1 本机液压系统分析 .................................１０
2.2.2 各机构动力组合、分配及控制 .......................１１
2.3 各种执行元件的选择 .................................１２
第3章 各液压回路组成原理和性能分析 .....................１４
3.1主副卷扬回路 ........................................１４
3.1.1性能要求 ..........................................１４
3.1.2主要元件 ..........................................１５
3.1.3主要回路 ..........................................１５
3.1.4功能实现和工作原理 ................................１５
3.2回转回路 ............................................１７
3.2.1 性能要求 .........................................１８
3.2.2主要元件 ..........................................１８
3.2.3主要回路 ..........................................１８
3.2.4功能实现和工作原理 ................................１８
3.3 伸缩回路 ...........................................１９
3.3.1性能要求 ..........................................１９
3.3.2主要元件 ..........................................１９
3.3.3主要回路 ..........................................２０
3.3.4功能实现和工作原理 ................................２０
3.4变幅回路 ............................................２１
3.4.1性能要求 ..........................................２１
3.4.2主要元件 ..........................................２１
3.4.3主要回路 ..........................................２２
3.4.4功能实现和工作原理 ................................２２
3.5支腿回路 ............................................２３
3.5.1性能要求 ..........................................２３
3.5.2主要元件 ..........................................２３
3.5.3主要回路 ..........................................２３
3.5.4功能实现和工作原理 ................................２４
第4章 液压系统设计计算 .................................２５
4.1 液压系统工作参数和各机构主要参数 ...................２５
4.1.1 工作机构主要参数 .................................２５
4.1.2 液压系统参数 .....................................２６
4.2 液压元件选择计算 ...................................２７
4.2.1 液压马达和液压泵的选择计算 .......................２７
4.2.2 液压阀的选择..................................... ３７
4.2.3 液压辅助元件选择 .................................４０
第5章 系统各回路性能计算............................... ４４
5.1 系统各回路功率计算 .................................４４
5.1.1 各回路功率选取................................... ４４
5.1.2 管路系统容积效率及压力效率计算 ...................４４
5.2 系统各回路性能的验算............................... ４５
5.2.1 起升回路 .........................................４５
5.2.2 回转回路 .........................................５０
5.2.3 伸缩回路 .........................................５１
5.2.4 变幅回路 .........................................５３
5.2.5 支腿回路 .........................................５４
5.3液压系统的发热验算 ..................................５５
5.3.1 工作循环周期T ....................................５５
5.3.2 油泵损失所产生的热能H ............................５６
5.3.4 马达产生的热量................................... ５７
5.3.5 油箱散热量 .......................................５８
第6章 起重机液压系统电液比例控制专题研究 ...............５９
6.1 电液比例控制原理和特点............................. ５９
6.2 起重机部件电液比例控制 .............................６０
6.3 电液比例对各回路的控制 .............................６３
6.4 电液比例对起重机液压系统的影响及发展趋势 ...........６６
第7章 总结 .............................................６８
7.1 设计总结 ...........................................６８
7.2 工作展望 ...........................................６８
致谢................................................... ６９
参考文献 ...............................................７０

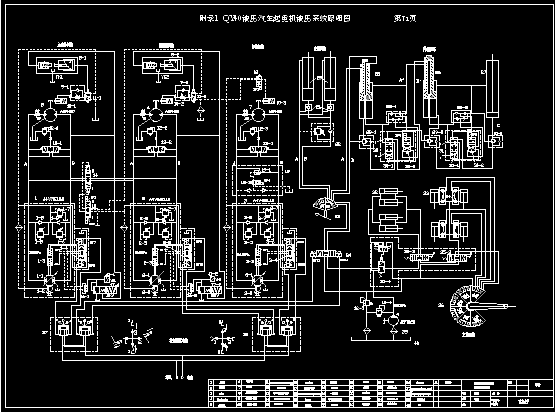

附录1  QY40液压汽车起重机液压系统原理图 ................７１
附录2  QY40液压汽车起重机液压系统元件明细表 ............７2
任务书 .................................................７４
文献综述 ...............................................７６
开题报告............................................... ８７
翻译 ...................................................９０
