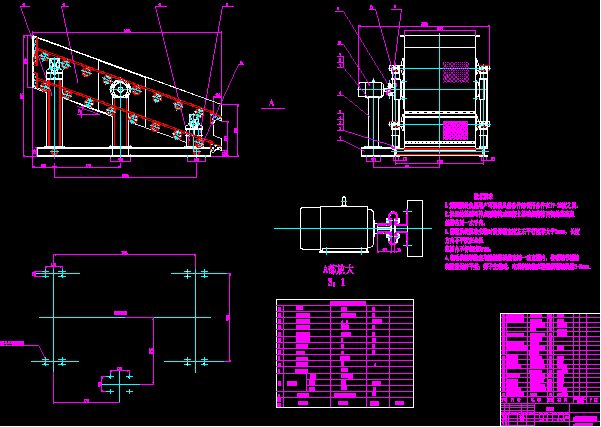

2YAH1848圆振动筛

范文编号:JX263 所有图纸,外文翻译。范文字数:45968.页数:85

摘   要

     矿用振动筛分机是基于传统工业技术而发展起来 的 重要工程机械，它的 使用对于选矿效率及矿产的 有效使用率有着至关重要的作用，通过有效的筛分、细化，我们可以对矿料进行很好 的分类，这样对于提高矿料的综合利用率及其衍生的品的产品质量有着重要作用。
本课题主要研究了自定中心振动筛分机的总机设计、主要组成的 设计 计算，详细分析了振动筛分机机械的发展状况。
本课题在设计 研究时吸取国内外的设计经验，结合我国实际完成的，本课题可为一般振动机械设计提供一定的参考。
关键字：振动筛；振动频率；筛面倾角；振幅

ABSTRACT

The mineral use vibration Shai extension is according to tradition industry technique but development get up of importance engineering machine, it of usage for choose mineral efficiency and mineral of valid the utilization rate have to the pass importance of function, pass valid of Shai cent, thin turn, we can anticipate to carry on to the mineral very good of classification, so for exaltation the mineral anticipate of comprehensive utilization and it develop of the product quality of article have importance function.
This topic was main research from settle center vibration Shai extension of switchboard design, main constitute of design calculation, detailed analysis vibration Shai extension machine of development condition.
This topic at design research absorb domestic and international of design experience, combine our country actual completion of, this topic can for general vibration machine design provide certain of reference.
Keyword: screener; vibration; frequency; sift the inclination of surface; amplitude

目    录
一、绪论 1
1.1基本概念 1
1.2筛分机在生产中的作用及分类 1
1.3筛面及相关术语 2
1.4筛板的合理配置使用 2
1.5 提高单轴椭圆振动筛筛网寿命的研究与实践 4
二、筛分机的结构与原理 6
2.1惯性振动筛的分类 6
2.2自定中心振动筛工作原理 7
2.3自定中心振动筛结构 8
2.4筛分机技术的发展 9
2.4.1筛分机技术的发展 9
2.4.2我国筛分机技术的发展 11
三、筛分物料颗粒受力分析 13
3.1筛上物料颗粒受力分析 13
3.2振动筛动力学参数的计算 15
3.2.1惯性振动筛运动学参数的计算程序 15
3.2.2隔振弹簧刚度的计算 15
3.2.3所需即真理复制及质量矩 16
3.2.4振动筛传给地基的负荷 16
3.2.5电机功率计算与电机选择 17
3.2.6激振器滚动轴承 20
3.2.7筛箱质心的计算和激振器位置的选择 22
3.3振动筛运动学参数选择 23
3.3.1 筛面倾角 23
3.3.2 振动方向角 23
3.3.3 振幅A 23
3.3.4 振动次数n 23
3.4振动筛工艺参数的计算 24
3.4.1筛面的长度和宽度 24
3.4.2筛分机的生产能力 25
四、主要零件的计算 27
4.1隔振弹簧计算 27
4.1.1材料选择 27
4.1.2 减振弹簧的特点 28
4.1.3 振动筛减振弹簧屡次损坏的原因及处理方法 29
4.1.4 振动筛圆柱型橡胶弹簧优化设计 30
4.1.5 优化设计数学模型 30
4.1.6 优化方法与计算实例 31
4.1.7 结束语 32
4.1.8 隔振弹簧的选型 32
4.1.9 橡胶弹簧的工作状况 32
4.2.0 静刚度的确定 33
4.2连轴器 35
4.3激振器滚动轴承 40
4.4 筛箱和筛面 41
4.4.1筛箱 41
4.4.2筛子的振幅和频率的关系 44
五、振动器的计算 44
5.1轴的计算 45
5.1.1 轴的结构设计： 45
5.1.2绘制偏心轴的弯矩图和扭矩图 46
5.1.3筛箱强度的计算的设计标准 49
5.2惯性轮的设计: 49
5.3密封盖： 50
5.4轴承端盖： 50
5.5轴承座 50
5.5.1引言 51
5.5.2改进方案 51
5.5.3磁力机械油封简介 51
5.5.4方案实施 52
5.5.5 磁力机械油封的安装步骤 52
5.5.6 CBN砂轮的应用 53
5.5.7 结论 53
5.6底座 54
六、技术要求 54
6.1 技术标准 54
6.2 试验方法 55
6.3 型式检验 55
6.4 标志、标签和使用说明书 55
6.5 包装、运输及贮存 56
6.6 标牌规定 56
七、筛分机的安装与维护 57
7.1起重、运输、保管 57
7.2筛机安装 57
7.2.1 安装起重梁 57
7.2.2 吊式振动筛的安装 57
7.2.3 座式振动筛的安装 58
7.2.4 电动机、电控箱接线： 58
7.3给料、排料溜槽的安装 58
7.4试运转 58
7.4.1开机前应进行以下必要的检查： 58
7.4.2接通电源开关 59
7.5操作规程 59
7.6维护、检修 59
八、结    论 61
参考文献： 62
翻译部分 63
英文原文 63
中文译文 75
致    谢 85
