普通开关按钮

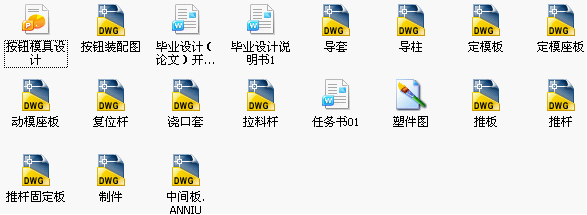

范文编号:JX379  附开题报告,PPT,任务书,设计图纸,范文字数:7000.页数:16

摘要
注射模具设计一个涉及面很广的设计,它必须考虑到塑件的材料、精度、注射机和模具的匹配等.

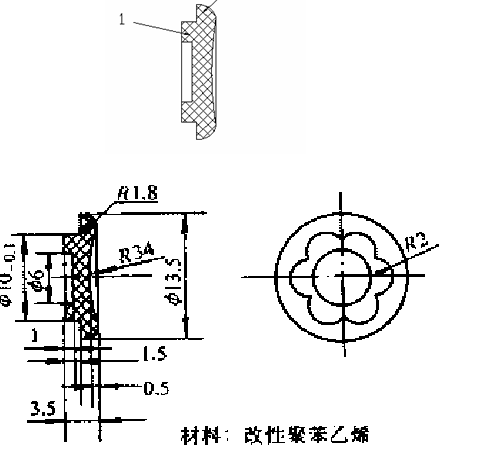

按钮采用的材料是改性聚苯乙烯,是一种热塑性材料,符合注射模的要求.它的精度要求不高,一般4级就能满足要求.根据任务书要求,该制件属于打批量生产,所以采用了一模24腔设计,凹凸模开设在定模板和中间板之间.采用普通浇注系统点浇口的形式.根据估算制件和浇注系统凝料的重量.选用XS-Z-60型注射机,315*400*194A1型模架..分型面设在定模板和中间板之间,分型时利用拉料杆将凝料一同拉出,再用推杆和拉料杆一同将制件和凝料顶出.根据制件的精度要求和尺寸大少算出型腔和型芯的尺寸公差,再根据强度条件取壁厚5mm.由此画出各模板和零件图,最后画出装配图并校核各参数,校核无误才能使用.整个设计过程必需严谨,不能疏忽每一个环节,有关标准参考相关机械相关设计手册.此套模具结构简单,实现部分机械的自动化.
关键词
　多型腔（more caviy）;按钮模,CAD(制图)
摘要 1
绪论 2
一．引言 4
二，塑件的工艺分析 4
２.１分析塑件使用材料的种类及工艺特征 4
２.２分析塑件的结构工艺性 5
２.３　塑件精度要求 5
三，初选注射机确定型腔数 5
３.１．根据塑件的形状估算其体积和质量 5
3.2、根据塑件的计算重量或体积，选择设备型号规格，确定型腔数当未限定设备时，须考虑以下因素： 6
四．确定模具结构方案 7
4.1  确定成型位置 7
4.2 确定分型面 8
4.3 脱模原理 8
4.4、浇注系统形式 8
4.5、冷却与加热系统 9
4.6确定主要零件结构及尺寸 9
五、校核注射机有关工艺参数 14
5.1、注射量的校核 14
5.2、锁模力与注射压力 14
结束语 15
参考文献 16

 《普通开关按钮》WORD格式全文下载链接
