自动弯管机装置及其电器设计

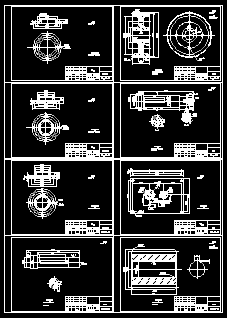

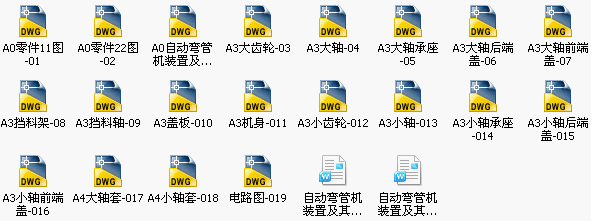

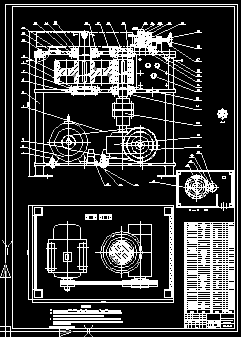

范文编号:JX403 包括设计图,范文字数:8945.页数:29

内容摘要

弯管机的种类多种多样，有CNC数控弯管机，有PLC型弯管机，也有简易型的自动弯管机，而本文正是关于自动弯管机的装置设计及其控制电路的设计，自动弯管机的装置可由机身、电机、减速机构、挡料机构、电器控制机构等组成。
关键词: 弯管机；电器控制；弯曲半径

Abstract
Pipe bending machine's type are many and varied, has the CNC numerical control pipe bending machine, has the PLC pipe bending machine, also has the simple automatic pipe bending machine, but this article is precisely about the automatic pipe bending machine's installment design and control circuit's design, the automatic pipe bending machine's equipment may by the fuselage, the electrical machinery, the reduction gear, keep off the material organization, the electric appliance control mechanism and so on to be composed.

key word: Pipe bending machine; Electric appliance control; Bevelling radius

目     录
内容摘要 1
1 绪  论 3
1.1弯管机在自工工业中的地位和各种弯管机的性价比 3
1.2弯管机的基本原理与选择 3
2  弯管机设计 5
2.1工件工艺分析 5
2.2计算弯曲力矩 5
2.3电机选取 6
2.4传动比的计算与各传动装置的运动与参数 7
2.5皮带轮与皮带的计算与选择 8
2.6蜗轮蜗杆减速箱的计算与选择 9
2.7联轴器的计算与选择 10
2.8轴承的选择 10
2.9轴的初步计算与设计及校核 11
2.10齿轮的计算与设计 14
2.11大小齿轴前后端盖及轴承座的结构设计 16
2.12轴套的结构设计 17
2.13盖板的结构设计及计算 18
2.14机身的结构设计与计算 19
2.15弯管机的主要参数 20
3  挡料架的结构设计 21
3.1挡料架的结构设计 21
4  用电器选择与电路 23
4.1电机的选择与启动方式 23
   4.11 为什么选择交流电机 23
   4.12  交流电机工作原理 24
   4.13  三相异步电动机的启动 24
4.2其它设备的选择 27
4.3 电路设计及工作原理 27
参考文献 29

 《自动弯管机装置及其电器设计》WORD格式全文下载链接
