多回转电动执行机构箱体加工工艺规程及工艺装备设计

范文编号:JX425  包括设计图,说明书字数:5906.页数:26  此设计为课程设计

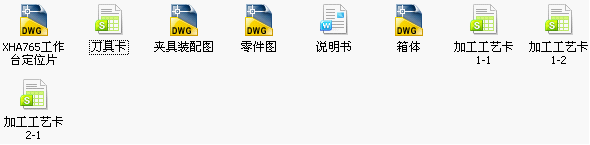

主要图纸：
         ⒈加工零件图

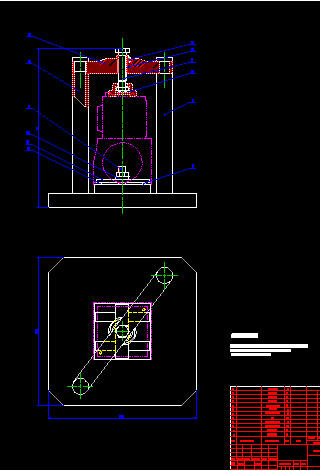

 　　　　⒉夹具装配图
         ⒊数控加工工艺卡片
         ⒋程序说明卡片

课题的简介：
 本课题是：2SA3.1电动执行机构是对闭环控制系统中最终控制元件的运用进行控制的一种装置。适用于多圈调节型阀门，其派生产品，可适用于部分回转，执行程类调节阀门，它可以准确地按控制指令对系统工况的介质的压力，温度和流量进行调节，因而是实现自动控制的必不可少的驱动装置，可广泛用于电站，石化，冶金，公共事业等等。
 XHA765卧式加工中心是一种带有二个交换工作台的自动化程度较高的数字控制式机床。该机床采用日本FANUC SERIES O-MC系统，具有对X、Y、Z和B轴及M轴的数控，其中X、Y、Z轴具有三轴联动功能，B轴为分度控制，M轴用作刀库旋转的控制，机床与数控系统之间的逻辑控制是通过内装O-MC系统中的可编程器PMC-MODEL M实现。显示部分采用14”彩色CRT显示器。具有图形显示及软操作键功能，该机配有FANUC全键式机床操作面板，操作灵活，维修方便。
本机床的X、Y、Z坐标采用日本FANUC公司生产的数字化交流伺服电机（20S/1500）及相应的交流伺服单元控制，位置反馈元件为2500脉冲转的冒充编码器，从而组成了一个具有螺距误差补偿的半闭环控制系统
本机床具有B坐标分度控制功能，B工作台的最小分度单位为1，采用日本FANUC 5X型数字化交流伺服电机及相应的交流伺服单元控制，位置反馈元件为2000脉冲/转的脉冲编码器由数控系统控制旋转运动，靠鼠牙盘机械定位。
本机床还配有一个60把刀具容量的链式刀库，采用日本FANUC 5S型数字化交流伺服电机及相应的交流伺服单元控制。位置反馈元件为2000脉冲/装的脉冲编码器，通过O-MC系统的内装PMC-MODEEL M进行固定刀位式双向近程找刀，还刀控制。
本机床的主轴由FANUC-12型主轴电机及相应的主轴伺服单元控制，具有自动换档无级换档变速及主轴定向功能。
本机床还配有定时定量导轨润滑，刀具冷却，工件喷淋清晰及排削装置，这些装置均由PMC-MODEL M控制并具有自动和手动操作功能，具有自动和手动操作功能。
本机床的操作部件位于电柜侧面的数控系统操作面板和机床操作面板，主要操作集中在这里进行，此外还配有ATC、APC操作面板及手轮操作盒，可以非别对刀库、机械手、交换工作台以及X、Y、Z轴和主轴松紧刀装置作手动控制。
本机床的电源总容量为45KVA，由三相380V 50HZ交流电源供电。

 目   录

 序言……………………………………………………………2

Ⅰ：课题简介………………………………………………………3

Ⅱ：设计的内容…………………………………………………… 7

          ⒈零件的分析

 ⒉零件的工艺规程的设计

 ⒊加工余量的确定及工序尺寸的计算：

 ⒋刀具的选择：

 ⒌切削用量及主轴转速的确定:

Ⅲ：专用夹具的设计………………………………………………

           ⒈设计的基本要求

 ⒉夹具的的设计方案

Ⅳ：设计主要图纸…………………………………………………

Ⅴ：文档设计的体会………………………………………………

 参考文献……………………………………………………
