JBT62轴流式通风机结构设计

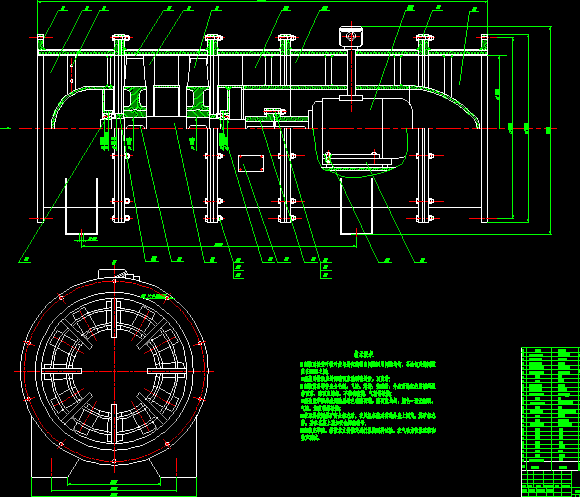

范文编号:JX469   有设计图，范文字数:16437,页数:61

摘  要

 在矿井掘进巷道时，为了供给工作人员呼吸新鲜空气，稀释掘进工作面的瓦斯及产生的有害气体，矿尘，创造良好工作条件，必须对掘进工作面进行通风。目前对掘进工作面进行通风的主要设备为JBT系列轴流式通风机。
 本次设计的内容是对JBT62轴流式通风机总体方案和通风机总体结构设计，机械传动部分设计，对轴流风机工作原理，主要工况参数的意义的掌握。具体内容包括：通风方式的选择，总体结构方案的确定，轴的设计和校核计算，叶轮的设计和校核计算，导叶的设计计算，疏流罩、扩散器和集流器的设计和选择，壳体的设计，通风机消声装置的设计，电机的选择和固定方式的设计，联轴器、键和法兰等零件的选型校核。

 关键词  轴流风机  局部通风设备  机械设计



Abstract

 When mine pit tunneling tunnel, breathes the fresh air for the supplies staff, the noxious gas which the dilution tunneling working surface's gas and produces, the mine dust, the creation good working condition, must carry on to the tunneling working surface ventilates. At present carries on the well ventilated major installation to the tunneling working surface is the JBT series axial flow type ventilator.
 This design's content is to the JBT62 axial fans flow type ventilator overall concept and the ventilator gross structure design, mechanical drive part design, to axial-flow fan principle of work, main operating mode parameter significance grasping. The actual content includes: Ventilates the way the choice, the gross structure plan determination, the axis design and the examination computation, impeller's design examines and examines the computation, guide vane's design calculation, sparse class cover, diffuser and current collector design and choice, shell's design, ventilator muffler design, electrical machinery's choice and fixed way design, components and so on shaft coupling, key and flange shaping examinations.

 Keywords Axial fans Local ventilation equipment Mechanical design

目录
摘  要 I
Abstract II

第1章 绪论 1
1.1选题的意义 1
1.2主要设计内容 1
1.3国内外同类设备发展状况 2
1.4轴流通风机的工作原理 2
1.5轴流通风机主要工作参数 3
1.5.1风量 3
1.5.2风压 3
1.5.3功率 3
1.5.4效率 4
1.5.5转速 4
1.5.6无因次的流量系数 4
第2章 轴流通风机总体结构方案设计 6
2.1通风方式的确定 6
2.1.1压入式通风 6
2.1.2抽出式通风 7
2.2结构方案型式 8
2.2.1叶轮 9
2.2.2导叶 9
2.2.3进风口(集流器和整流罩) 10
2.2.4扩散器 10
2.2.5外壳 10
2.2.6轴 11
2.3通风机结构形式的确定 11
2.3.1确定通风机的转速n 11
2.3.2确定通风机的级型式 11
2.3.3确定通风机各级风压比 11
2.3.4叶顶圆周速度ut和叶轮直径D 的选择计算 12
2.4计算电动机功率并选择电机型号 13
第3章 主要部件的设计计算 15
3.1叶轮参数的设计计算 15
3.1.1流量系数和全压系数的确定 15
3.1.2轮毂比和轮毂直径的确定 15
3.1.3轮毂比检验 16
3.1.4叶片翼型参数的计算 18
3.2叶片翼型的选择 21
3.2.1 LS翼型坐标 22
3.2.2叶片的绘制 22
3.3导轮参数的设计计算 23
3.3.1导轮参数的计算 23
3.3.2导流器叶片几何尺寸的计算 25
3.4导叶翼型的选择 25
3.4.1 圆弧板翼型 25
3.4.2叶片的绘制 26
第4章 结构部件的设计计算 27
4.1集流器的设计 27
4.2流线罩的设计 27
4.3扩散器的设计 28
4.4轴流通风机轴向间隙的确定 30
4.5轴流通风机径向间隙的确定 31
4.6轴承的选择 32
4.7联轴器的选择 33
4.8风筒的选择 34
4.8.1风筒选用要求 34
4.8.2局部通风机的风筒选型 34
4.9噪音的处理 34
第5章 主要零部件强度计算 36
5.1叶轮强度计算 36
5.2键的校核 38
5.2.1 键的基本尺寸 38
5.2.2 键的校核 38
5.3轴的校核 39
第6章 通风机的安装维护和保养 41
6.1通风机安装方法 41
6.2通风机的拆卸 41
6.3通风机的维护 41
6.3.1叶轮的检修 42
6.3.2主轴的检修 42
6.3.3转子的检查 43
6.3.4机壳漏气的检修 43
6.3.5轴承的检修 43
结论 45
致谢 46
参考文献 47
附录1 49
附录2 52

 《JBT62轴流式通风机结构设计》WORD格式全文下载链接
