带式输送机

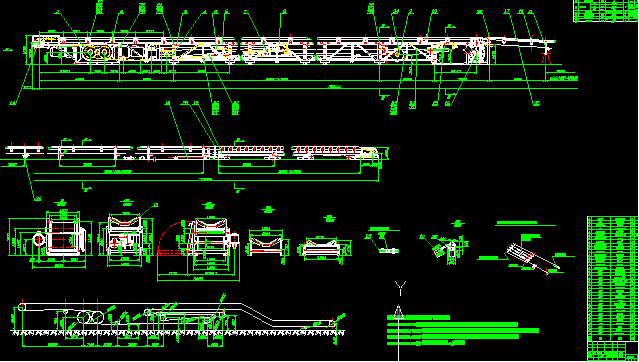

范文编号:JX478   有设计图，范文字数:20121,页数:55

摘 要
 针对煤矿井下运输巷道出现的大角度转折现象，克服多台设备搭接转载运输存在的不足，运用平面包络理论，通过在现有普通带式输送机上增加转角站，使输送带绕过转角滚筒强制变向，从而达到使普通带式输送机实现大角度强制平面转弯运行的目的。
 具体设计内容包括：转角机理和受力分析；转角站结构设计（包括转角滚筒的设计、转角架和改向机构的设计、过渡H架的设计计算）及输送机技术参数的校核。
 通过增加转角站使普通带式输送机实现大角度平面转弯运行具有重要的意义，它不仅拓展了普通带式输送机的应用领域，可以实现无动力连续转载运输，提高设备的利用率，而且简化运输系统，减少设备故障率，提高可靠性和运营经济性，也是港口、车站、矿场等其他场所大角度转弯连续运输的有效方式。
 关键词  带式输送机  转角站  转角滚筒

Abstract
 In view of great angle transition phenomenon appears in the coal mine shaft transportation tunnel, overcomes insufficiency which many equipment exists about joining reprint transportation, utilization plane envelope theory, through increases the corner station on the existing ordinary belt conveyer, causes the belt to bypass the corner roller to force to change direction, thus achieved causes the ordinary belt conveyer to realize the goal of the great angle to force the plane turning movement.
 The concrete design content includes: Corner mechanism and stress analysis; The corner station structural design (including corner roller design, change angle frame and change organization design, transition H design calculation) , and the conveyer technology parameter examination.
 Causes the ordinary belt conveyer through the increase corner station to realize the great angle plane turning movement to have the vital significance, it not only has developed the ordinary belt conveyer application domain, may realize does not have the power continuously to reprint the transportation, enhances the use factor of the equipment, moreover the simplification of transportation system, reduces the equipment failure rate, enhances the reliability and the operation efficiency, also is the harbor, the station, the mine and so on other place great angle curve continuous haulages effective ways.
 Key words  belt conveyer  corner station  corner roller

目 录

摘 要 I
Abstract II

第1章 绪论 1
 1.1 带式输送机概述 1
 1.1.1 带式输送机工作原理及应用范围 1
 1.1.2 带式输送机的分类及主要形式 1
 1.1.3 带式输送机的特点 3
 1.2设计内容及方案确定 4
第2章 主机SDJ-150概述 6
2.1 SDJ-150带式输送机的主要特征 6
 2.1.1 主要技术特征 6
 2.1.2 主要参数 6
2.2 SDJ—150带式输送机的工作原理及结构概述 8
 2.2.1 工作原理 8
 2.2.2 结构概述 8
第3章 主要参数的设计计算及校核 12
3.1SDJ-150带式输送机的技术参数 12
3.2 输送能力(带宽或带速)的验算 12
3.3 运行阻力的计算 13
3.4输送带张紧力及牵引力的计算 14
3.5 电动机功率的验算 19
3.6 输送带强度验算 19
3.7 拉紧力的计算 20
3.8 制动力矩的计算 20
第4章 转角滚筒的设计 22
4.1 转角站中转角滚筒的布置形式的确定 22
4.2 转角滚筒的结构确定 23
4.3 转角滚筒上螺旋线升角 24
4.4 转角滚筒结构设计 25
4.5 转角站的工作机理 28
4.6 转角滚筒的基本参数计算 28
4.7 角度调节装置的设计 33
4.8 转角架尺寸及过渡H架确定 34
第5章 安装、调整、操作及注意事项 37
5.1 SDJ—150带式输送机的安装 37
 5.1.1 主要部件的安装 37
 5.1.2 整机的安装 38
 5.2  SDJ—150带式输送机的调整 39
5.3  SDJ—150带式输送机的操作 41
 5.4 运输维护中应注意的几个主要问题 41
 5.4.1 在使用过程中应注意的问题 41
 5.4.2 巡视检查维护要点 42
 5.5 SDJ—150带式输送机常见故障及处理方法 44
结 论 47
致 谢 48
参考文献 49
附录1 51
附录2 60
