120万吨矿山缠绕式提升机设计

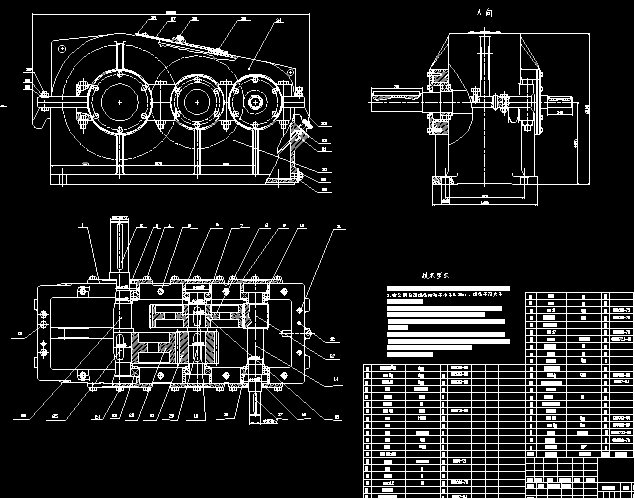

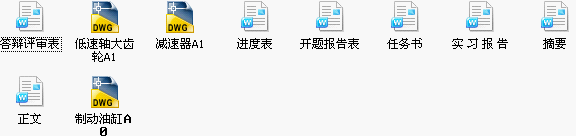

范文编号:JX520   范文字数:20055,页数:52  有CAD图，开题报告，任务书，实习报告

摘  要

 改革开放以来，社会主义市场经济体制初步建立，开放型经济已经形成，社会生产力和综合国力不断增强，各项社会事业全面发展，人民生活总体上实现了由温饱到小康的历史性跨越。建设事业更是取得了飞速发展。
 在矿产开采方面，矿井提升机占有极其重要的地位，它不仅承担将矿物从几百米的地下运输至地面的功能，而且还输送人员和设备，是整个矿井中的咽喉设备，随着科学技术的发展及生产的机械化和集中化，目前，世界上经济比较发达的一些国家，提升机的运行速度已经达到20-25m/s，一次提升量达到50t，电动机容量已超过一万千瓦，其安全的可靠性尤为突出，如果设备提升出了故障，必然会造成停产。轻者影响煤炭质量，重者则会危及人身安全。因此，我们对提升机的机械设计提出了更高的要求。提高大型卷扬机的生产效率改进其计算指标，增加其强度、可靠性和使用寿命，这些都是与采用新的设计计算方法分不开的。在本次设计过程中，各部分的选型主要从矿井安全的角度来考虑，同时也保证了生产产量和效率。
 本设计主要是侧重于竖井单绳缠绕式箕斗提升系统，主要包括如下内容：
 （1）提升容器选择设计；
 （2）提升钢丝绳选择设计；
 （3）提升机选择设计；
 （4）提升机相对位置计算；
 （5）提升机运动学及动力学计算；
 （6）电动机容量计算等。
关键词：矿井提升机   大型卷扬机   电动机   机械设计  缠绕式箕斗提升

 Abstract

 A socialist market economy has built since reform and openness, and an open economy has already taken form ,the social productive forces and the comprehensive national strength have strengthened unceasingly , various social effects are  all-round development , the people’s  life have realized a historic leap from only having adequate food and clothing to leading a well-off life as a whole. Build were developing at full speed.
 In aspect of mineral exploit , the shaft hoister occupies  important position, not only it bearing pharynx and laryns equipment in secondary several hundreds meters underground , moreover the shaft transporting the personnel and equipment . With the development of science and technology , some developed countries  in the world has developed more shaft hoister at present, The hoister operation speed already reaches 20-25 meters per second , one lifting amounts reaches 50 ton , and the electric motor capacities have already reaches 10,000 kilowatts, so the safe reliability is especially important ,It may be effects the production if the equipment has something unusual ,Therefore, we have brought forward a higher request to hoister machinery design. The efficacy raising, the large-scale hoist engine, increases its intensity , reliability and life time, These are all have contact with  new design. In the process of designing , we mainly thought from the mine safety in every part selections,and we also to ensure the output and efficiency at the same time.
The designing mainly put particular emphasis on silo hoisting system , includes:（1）to choose the lifting hold;
 （2）to choose the hoist  steel wire rope;
 （3）to choose the hoister;
 （4）to scheme the relatives of the hoister;
 （5）to scheme the dynamics of the hoister;
 （6）to scheme the electromotor.
Keywords: shaft hoister   windlass   electromotor   mechanism-design
           silo hoisting system
目   录
摘    要 I
Abstract II
前 言 2
1  绪 论 3
1.1矿井提升设备的任务 3
1.2矿井提升设备的主要组成 3
1.3提升机的发展 3
1.4矿井提升设备的分类 4
2  提升容器 6
2.1箕斗及其装载设备 6
2.2箕斗的选择验算 8
3  提升钢丝绳 10
3.1  钢丝绳的结构和选用 10
3.2钢丝绳的选择计算 12
4  缠绕式提升机 14
4.1单绳缠绕式提升机 14
4.2提升机和天轮的选择计算 17
5  提升机与井筒的相对位置 21
5.1提升机安装地点的选择原则 21
5.2影响提升机与井筒相对位置的因素及其计算 21
6  矿井提升系统的运动规律 25
6.1提升系统的速度图 25
6.2提升系统的动力方程式 25
7  电动机容量以及提升设备 34
7.1电动机容量计算 34
7.2提升设备的电耗和效率 37
8  主要承力部件的强度计算 39
8.1筒壳的计算载荷及其变形方程 39
8.2主轴的强度验算 46
结论 50
致 谢 51
参考文献 52
附录 53
附件  1 54
附件  2 62
