120万吨矿山摩擦式提升机设计

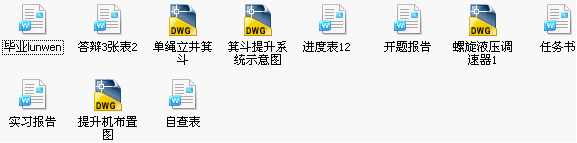

范文编号:JX522   范文字数:23728,页数:61  有CAD图，开题报告，任务书，实习报告

摘    要
    矿井提升设备是沿井筒提升煤炭、矸石，升降人员和设备，下放材料的大型机械设备。它是矿山井下生产系统和地面工业广场相连接的枢纽，是矿山运输的咽喉。因此，矿井提升设备在矿山生产的全过程中占有极其重要的地位。
 随着科学技术的发展及生产的机械化和集中化，目前，世界上经济化比较发达的一些国家，提升机的运行速度已达20～25，一次提升重量达到50，电动机容量已超过1000kW，因此，其安全可靠性尤为突出。
 此外，矿井提升设备是一大型的综合机械－电气设备，其成本和耗电量比较高，所以，在矿井设计中，确定合理的提升系统时，必须经过多方面的技术经济比较，结合矿井的具体条件，保证提升设备在选型和运转两个方面都是合理的，即要求提升设备具有经济性。
 本设计是根据矿场年产量要求，进行的提升系统的参数的计算与选择、选型设计和计算及总体布置。本设计从以下几方面进行了设计分析：
提升容器的选择计算：主要进行了箕斗的容量计算及规格选择；
钢丝绳的结构、规格选择、计算和维护等；
多绳摩擦式提升机和电机的选择计算；
提升系统总体布置；
提升系统的动力学和运动学计算；
对所选提升机、电动机、钢丝绳等校核计算。

关键词：提升容器 箕斗 多绳摩擦式提升机 钢丝绳 电动机

Abstract
 Advanced installation of the mine is a large inflexible which advances coal and waste along the pit shaft, goes up and down personnel staff 、installation and lowers stuff. It is the hub that the industry public square on product system and surface of the earth one another joins in mining area under the shaft, and is the mining area transportation pharynx and larynx. Therefore, installation of the mine plays an important role in the full process of mining area.
 In the wake of science and technology development and manufacture mechanize and centralization, at the moment, in the comparatively more developed country of economization, the operating speed of lifter has attained 20 - 25 meters per second,  once advances that the weight is up to 50 t, the electric motor capacity has over took 1000kW，so, such safe and reliable quality is especially stress.
 Moreover, advanced installation of the mine is a large synthesis machine----electric installation, and such cost is comparatively taller as power consumption, therefore in being living the mine design when insuring the rightful advancing system have to going through the many-sides technique economy compare, and  unite the concrete term of mine , and insuring advancing that the installation is living to choose the mould two respects wholly are rightful with turning round , and requiring advancing installation to have the economy .
 The design is on the basis of annual yield demand in mine, and the advancing system is underway parameter calculation together with selection, the mould choosing designed and calculation and general arrangement.　The design analyzing were as follows:
1.  Advancing container selection and calculation: The skip capacity calculation and the standard selection is chiefly carried on;
2.  The composition of wire rope, standard selection, calculation and protection and so on;
3.  Much cords rub style lifter and electrical machinery selection calculation;
4.  Advance systematic general arrangement;
5.  Advancing system kinetics and kinematics calculation;
6.  To choosing lifter, electric motor and wire rope and so on colleges calculate to reckon.

Key words：advancing container   skip   much cords rub style lifter   wire rope    electric motor

目    录
摘    要 I
Abstract II
绪 论 1
第1章 提升容器 7
1.1 箕斗及其装载设备 7
1.2 箕斗规格选择及其计算 8
第2章 提升钢丝绳 11
2.1 提升钢丝绳的结构、分类及选用 11
2.2 钢丝绳的选择计算 13
2.3 钢丝绳的维护和试验 17
第3章 多绳摩擦提升系统设计 19
3.1 概述 19
3.2 多绳摩擦式提升机 20
3.3 多绳摩擦提升机的选择计算 22
第4章 提升系统参数配置 23
4.1 井塔高度的确定 23
4.2校验主导轮衬垫 24
第5章 提升机的电力拖动装置 26
5.1 拖动装置的种类及性能 26
5.2 预选电动机 26
5.3交流感应电动机的控制 28
第6章 提升设备运动学计算 33
6.1 提升系统的变位质量 33
6.2 主加减速度的确定 34
6.3 运动学各参数计算 37
第7章 提升系统的防滑验算 41
7.1 防滑验算 41
7.2 安全制动 42
第8章 提升设备动力学计算 43
第9章 电动机容量校核、提升电耗和效率 46
9.1 电动机容量校核 46
9.2 提升设备的电耗及效率计算 47
第10章 提升钢丝绳张力的平衡 49
10.1 钢丝绳张力不平衡的原因及改善措施 49
10.2 YXZ 系列钢丝绳张力自动平衡装置 50
结    论 52
致    谢 54
参考文献 55
附    录 56

 《120万吨矿山摩擦式提升机设计》WORD格式全文下载链接
