电梯拆装实训模型主体部分设计

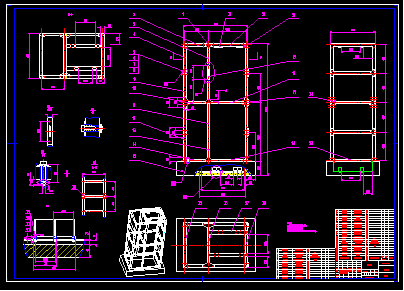

范文编号:JX724  范文字数:10548.页数:28   附CAD图

摘     要

 本课题为在校申报自制实验、实训设备项目的一部分。意在通过电梯拆装实训模型，给本校学生提供更加丰富优越的实训机会，提高学生的专业技能，为“应用型人才”打下良好的基础。另一方面，可以降低就业的成本和风险，增加就业的机会。
 主体部分的设计主要包括机架与井道、引导系统、对重装置、驱动装置、控制系统、安全装置的结构设计。机架材料采用铝合金正方形管，导轨采用铝合金矩形管具有很好的刚性。机架由50根3种形态构件搭建而成，各连接处由专门设计的连接板、角铝、村套连接，只用了M10×55、M10×70、M3×10三种内六角螺栓和配套螺母、平垫、弹垫，保证了机架的易拆装性、可调性和安全性。电梯高2000mm，正面宽900mm,厚600mm，分四层。按照真实电梯的五分之一大小制作。最大构件尺寸小于700mm，方便装箱保管。
 本设计充分运用了PROE产品设计模块，不管在整体还是细节上,设计思路都能更加形象地表达出来。尤其在装配的环境下进行设计，各构件的设计相辅相成，避免了很多尺寸的干涉，大大减少了造型时间。
关键词：实训 电梯 主体 机架 拆装 铝合金

The design of elevator removable training model(main part)

Abstract
 The subject is part of the school self-reporting of experiment , training equipment project. It intends to provide more superior training opportunities and improve the professional skills of our students, as "applied talents" lay a good foundation. On the other hand, it can reduce the costs and risks of employment, increasing employment opportunities.
 The design of the main frame includes frame and shaft, guidance systems, heavy equipment, drives equipment, control systems,safety devices, the structure design. Aluminum square tube frame materials, aluminum rectangular tube guide has a good rigidity. Rack from the 50 built with 3 forms of elements, each junction by a specially designed interconnect, angle aluminum, the village set connection, only use M10 × 55, M10 × 70, M3 × 10 3 kinds of hex bolts and nut, flat pad, spring pad, ensuring ease of disassembly of the rack, adjustable and security. Lift high 2000mm, front width 980mm, thickness 680mm, four layers. One-fifth of the elevator according to the true size to production. The maximum component size of less than 700mm, convenient packing custody.
 The design of the full use of the PROE product design module, whether in whole or details, design ideas can be expressed even more vividly. Environment, particularly in assembly design, the design of all components complement each other to avoid interference with many dimensions, greatly reducing the modeling time.
Keywords: Training;elevator;Main frame;Removable;Aluminum

目  录
中文摘要
英文摘要
目  录
第一章 绪论 1
第二章 电梯类型的选择 2
2.1   常见的电梯类型 2
2.1.1   按用途分类 2
2.1.2   按速度分类 3
2.1.3   按驱动方式分类 3
2.2   电梯类型的确定 3
小结 3
第三章 总体方案设计 4
3.1   基本功能特点 4
3.2   结构设计 4
3.3   总体方案确定 6
3.3.1   构件连接方式的确定 6
小结 9
第四章 主体构件设计 10
4.1   构件1设计 10
4.1.1   材料的选择 10
4.1.2   计算校核 11
4.1.3   侧面孔设计 11
4.2   构件2设计 11
4.2.1   材料的选择 12
4.2.2   构件2特点 12
4.2.3   计算校核 12
4.2.4   侧面孔设计 13
4.3   构件3设计 13
4.3.1 构件3特点 14
4.3.2   材料的选择 14
4.3.3   计算校核 15
4.4   构件连接 15
4.4.1   立柱的构成 15
4.4.2   不同向构件连接 15
小结 16
第五章 导轨、导靴、对重设计 17
5.1   导轨 17
5.1.1   导轨调节装置设计 17
5.2   导靴 18
5.2.1   导靴结构形式的确定 18
5.3   对重 19
小结 20
第六章 总结 21
参考文献 23
致 谢 24
