复合立式破碎机设计

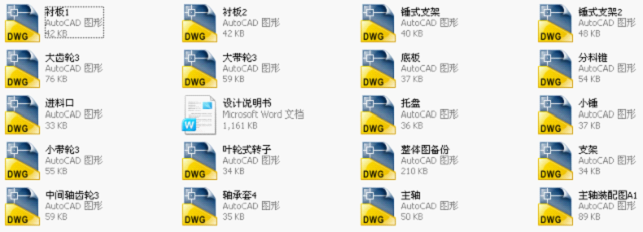

范文编号:JX1498  范文字数:12199.页数:33 附CAD图

摘  要
 本设计对复合立式破碎机主要参数的计算及结构设计进行了论述。文中从破碎理论谈起，记述了各种传统破碎机的技术规格，适用范围以及它们的不足之处。
 立式复合式破碎机是在PCL基础上改进而成的，集锤式破碎机、反击破碎机、圆锥破碎机等破碎设备的优点于一体，物料在工作腔反复收到冲击、研磨等作用而破碎。适用于破碎中等硬度的物料，是理想的超细破碎设备，可广泛用于建材、冶金、矿山、化工、电力、煤炭等工业部门物料二次破碎和磨前细碎，降低入磨粒度，可使磨机产量提高35%-45%。
 本设计所涉及的复合立式破碎机，结合了立式破碎机和锤式破碎机的优点，使生产能力得到了很大的提高，出料粒度的均一性得到了很好的保证，使物料得到了有效的破碎，这是有生产的实践为证的。但由于该机械新的一面，所以尚未有成熟的计算方法对其进行精确的计算，只能在传统破碎机械计算的基础上，结合生产实践，对其进行粗略的估算。
关键词：复合立式破碎机，破碎，出料粒度。

目  录
摘  要 1
1 引言 1
1.1破碎理论 1
1.1.1表面理论 2
1.1.2体积理论 2
1.2一般破碎机械 2
1.3复合立式破碎机 6
2 复合立式破碎机详细设计 7
2.1产品的技术参数: 7
2.2电机选型 7
2.2.1电机功率计算 7
2.2.2电机选择 8
2.3传动机构的设计及计算 8
2.3.1带传动的设计计算 8
2.3.2带轮护罩设计计算 15
2.4主轴部分参数计算 15
 2.4.1 主轴的结构设计及校核 16
2.4.2 锤式破碎机的主要结构参数及其设计 21
2.5键的选择及其校核 25
2.5.1轴键的选择及校核 26
2.6轴承校核 27
2.6.1 主轴轴轴承选用及校核 27
3 结束语 29
4 致谢 29
5 参考文献 30

 《复合立式破碎机设计》WORD格式全文下载链接
