汽车主减速器试验台结构设计 机电一体化

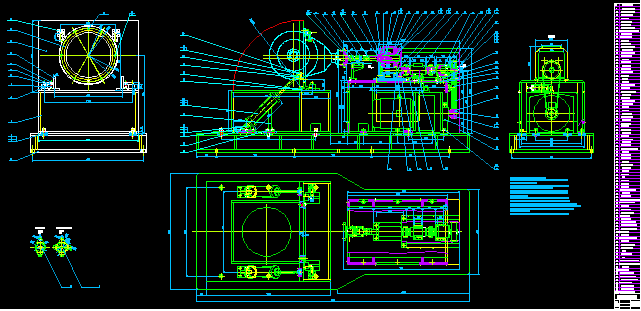

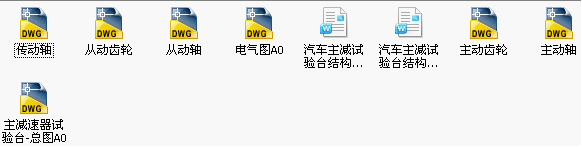

字数:13658.页数:33,包括,任务书,说明书, 所有设计图  范文编号:JX085

摘要:主减速器是汽车传动系中减小转速、增大扭矩的主要部件，其性能对整车质量有着直接影响，在生产线上通过试验台对主减速器进行全方位的检测能够有效地保证产品质量。本文介绍了汽车主减试验台的机械结构设计及电气系统设计。系统可以实现对三种主减速器的综合性能检测,并能根据预先设定的技术参数进行产品性能评判。机械部分的设计包括试验台底座，传动系统及夹具系统的设计。其中底座可实现对整个试验台以及电机的支撑定位。传动系统实现对电机输出动力的传送并且将转矩转速传感器接入整个系统。夹具系统实现主减速器的定位和夹紧同时保证主减速器输入轴能和传动系统形成稳定的连接。
关键词：主减速器 ；试验台 ；机械结构设计

Abstract: The final drive is the main vehicle of transmission in reducing speed and increase torque of the main components，its performance has the direct influence to the entire vehicle quality, carries on the omni-directional examination on the production line through the experimental system of final drive to be able effectively to guarantee the product quality. This article introduced the mechanism design and the Electrical system design. The system may realize to three types of final drive overall performance examinations, and evaluate the production performance according to the technique parameters beforehand. Machine parts include platform system, transmission system and jig system. Platform system may realize to strut and localization of electromotor. The transmission system may realize to translate power and connect torque tachometer to overall system. The jig system may realize to locate and clamp the final drive and guarantee the final drive input axis can form the stable connection with the transmission system.
 Keywords:  final drive ；experimental system ；Mechanical structure design

目录
中文摘要  1
Abstract  2
1 引言 3
1.1 主减速器简介 3
1.2  国内外主减速器检测技术意义及发展现状 4
2 主减实验台总体方案 5
2.1 主减速器工作环境和要求 5
3总体设计思路和方案 7
3.1底座部分设计 8
3.2传动系统设计 8
3.2.1 电机选择 9
3.2.2 传动带选择 11
3.2.3 联轴器选择 11
3.2.4传感器选择 13
3.2.5  轴承校核 13
3.2.6 齿轮参数 18
3.2.7 传动法兰选择 19
3.3 夹具定位系统 22
3.3.1气缸的选择 22
4 电气控制系统 24
4.1 工业控制计算机的组成 25
4.2 系统控制模块 29
5  检测原理与步骤、 29
5.1 检测原理 29
5.2 检测步骤 30
六．结论 31
致谢 31
参考文献 32

 《汽车主减速器试验台结构设计 机电一体化》WORD格式全文下载链接
