钢包秤大屏显示系统设计-开题报告

题目类型（打√选择） 设计（ √ ） 范文（  ）

文献综述

随着电子秤技术的发展，电子秤产品的应用性能趋向于更综合性和组合型。电子称重技术的发展是不断加强基础研究并扩大应用，扩张新技术领域。随着我国冶金行业的生产发展，钢水包计量已经成为冶金行业日益迫切需要解决的问题。电子钢包秤是安装在连铸机称重平台上的电子衡器称重设备。适用于冶金厂、铸造厂、钢铁厂对钢水包等进行自动称量和监控。此设备一般选用耐高温传感器，避免了高温环境对计量精度的影响。秤体为模块化设计，每个称重模块包含两只耐高温传感器。高温传感器直接安装于支架导轨上，外周屏蔽，并设计有浮动导力装置、缓冲装置、隔热装置、防钢水溅落装置等，保证传感器在高温强冲击环境下正常工作。钢包秤技术特点：耐高温、抗电磁干扰、抗冲击力；可实时显示包内钢水余量和种包内的净钢水量；可采用数据无线传输和计算机管理；称重精度0.5 0.5%FS；称重模块可在250℃下工作；。

无线接收大屏幕显示器或无线接收数显屏就是用于显示称重数据的无线远程接收终端设备。钢包秤称的重量转化成数字信号通过无线收发模块传送并通过显示屏显示，实现钢包秤自动化。无线收发模块优点：1、体积小、重量轻、可靠性高、故障率低。采用高性能单片处理器，外围电路少。2、可设置两种接口的收发等待时间使用模块既能用于高速用户设备，也可适用低速系统。3、高速无线通讯和大的数据缓冲区。用户编程更加灵活，可1次传输无限长度的数据。4、多速率，多信道。5、低功耗及休眠功能。6、传输距离远，7、透明的数据传输，能适应任何规范或非标准的用户协议，自动过滤掉空中产生的噪音信号及假数据(所发即所收)提供透明的数据接口。

    钢包秤的称重显示器与电子计算机相结合，利用电子计算机的智能来增加称重显示控制器的功能。使钢包秤在原有功能的基础上，增加判断、自诊断、自适应、自组织等功能实现秤的智能化。

二、设计（范文）主要内容

本设计主要内容有：系统包括硬件和软件两部分，硬件包括信号的接收、转换、处理以及驱动、控制电路的设计，软件为控制程序的编写与调试。

具体要求：（1）设计大功率数码管驱动电路。

（2）实现称重数据的无线接收。

（3）实现称重数据的动态显示。

设计（研究）方案

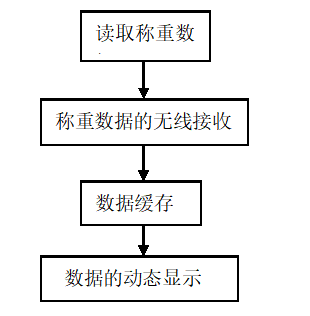

    根据设计的要求，总体设计流程图如下:

读取称重数据

利用钢包秤称不同重量的物体，记录物体的重量，设计电路板，把称重的数据转化正可以通过无设备接收的信号。

2、称重数据的无线接收

通过无线模块的设计，可以时刻接收钢包秤传送过来的数据。

3、数据缓存

钢包秤动态的数据先存储在固定的区域，等待调用。

4、数据的动态显示

设计大功率数码管驱动电路，编译相应驱动程序，调用数据缓存中的数据，以实现称重数据的动态显示。

四、工作进度安排 阶段 应完成的主要工作 起止教学周 1 复习相关内容并提出总体设计方案 1-3 2 硬件原理图的设计 4-5 3 硬件的焊接与调试 6-7 4 文档实习 8 5 系统程序的设计 9-10 6 整机调试 11-12 7 撰写文档范文 13-14 8 准备答辩 15 五、主要参考文献 [1] 于晓敏.信息技术基础[M].北京：北京航空航天大学出版社，2007 [2] 童诗白，华成英.模拟电子技术基础[M].第4版.北京：高等教育出版社，2006 [3] 谭浩强.C程序设计[M].第3版.北京：清华大学出版社，2014 [4] 郭天祥. 新概念51单片机C语言教程：入门、提高、开发、拓展全攻略[M].北京：电子工业出版社，2009 [5] 张毅刚. 单片机原理及接口技术（C51编程）[M].北京：人民邮电出版社，2011 [6] 刘火良，杨森. STM32库开发实战指南[M].北京：机械工业出版社，2013 [7] 史延龄.大型LED数码管的单片机控制[J].电子仪器仪表用户，2000(02) [8] 李飞，陈喜春. MAX7219在数码管显示电路中的应用研究[J].电子设计工程，2011(18) [9] 马金祥，何一鸣.基于nRF905模块的AT89S单片机无线收发系统设计[J].通信技术. 2009(02) [10] 双成.炼钢厂电子天车秤秤体结构分析[J].衡器，2010(06) 六、指导教师意见 签字： 年 月 日 七、系文档设计（ 范文）工作领导小组意见 签字： 年 月 日
